Caso de aplicación

Pelado de cables eléctricos mediante láser

El cliente es un renombrado fabricante de motores eléctricos.
Tiene que remover el barniz aislante de PEEK de un cable de láminas de cobre con una sección rectangular de 8×2 mm, y marcar un código QR en la zona pelada.

Marcatura Laser per Spellatura e Marcatura di Cavi Elettrici
Automotriz
Láser
Estándar
Cobre

Solución

SIC MARKING

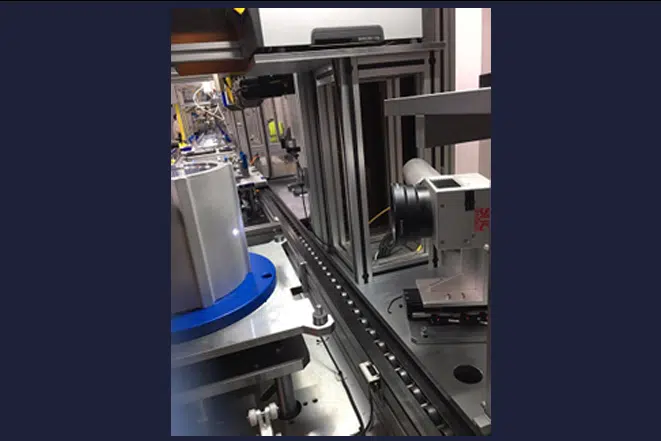

SIC MARKING suministró una estación de trabajo de pelado por láser compuesta por:



  • 2 láseres de 100 W para pelar lados grandes de 8 mm de ancho.
  • 2 láseres de 50 W para pelar lados pequeños de 2 mm de ancho.
  • Un sistema para transportar y posicionar el cable de cobre.
  • Un sistema de relectura de códigos 2D.

Luego de que la bobinadora desenrolla el cable de cobre una cierta distancia, se detiene en su posición, el láser pela todos los lados y marca el código 2D.



El pelado de cables por láser es una tecnología nueva y compleja que SIC MARKING domina gracias a las numerosas aplicaciones de sus clientes.
La amplia gama de láseres de que dispone SIC MARKING le permite elegir el más adecuado para cada caso, en función del material de aislamiento del cliente.

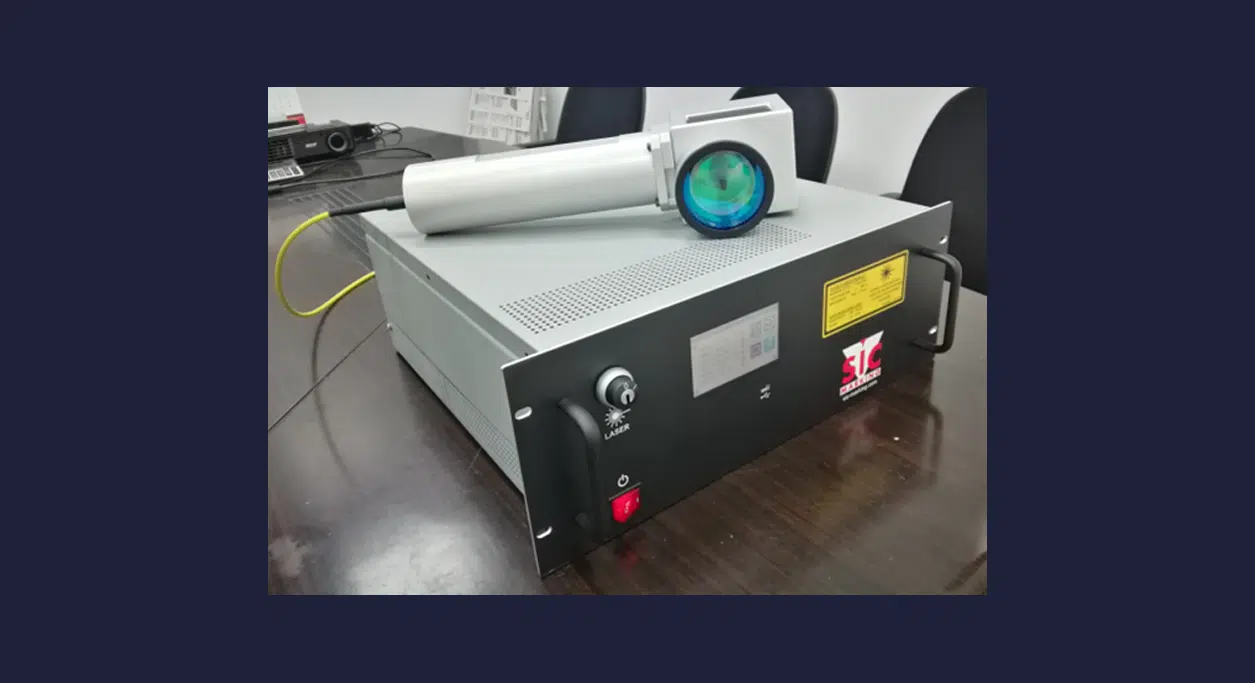

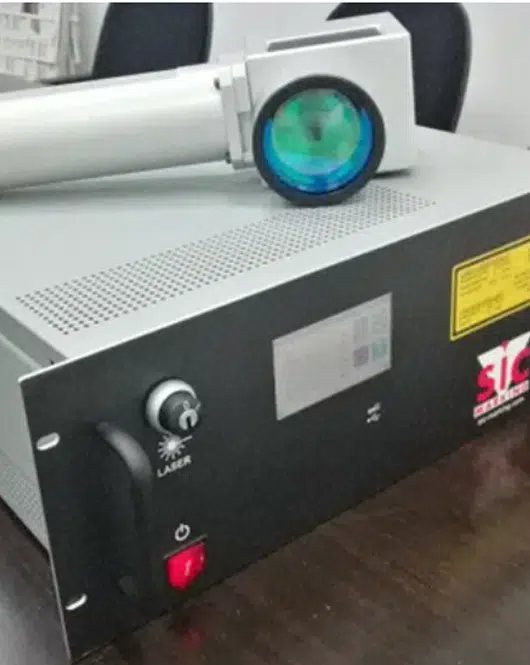

i 104

Referencia del producto



I 104 EASY



  • Con o sin PC
  • Versátil y adaptable
  • Integración sencilla
